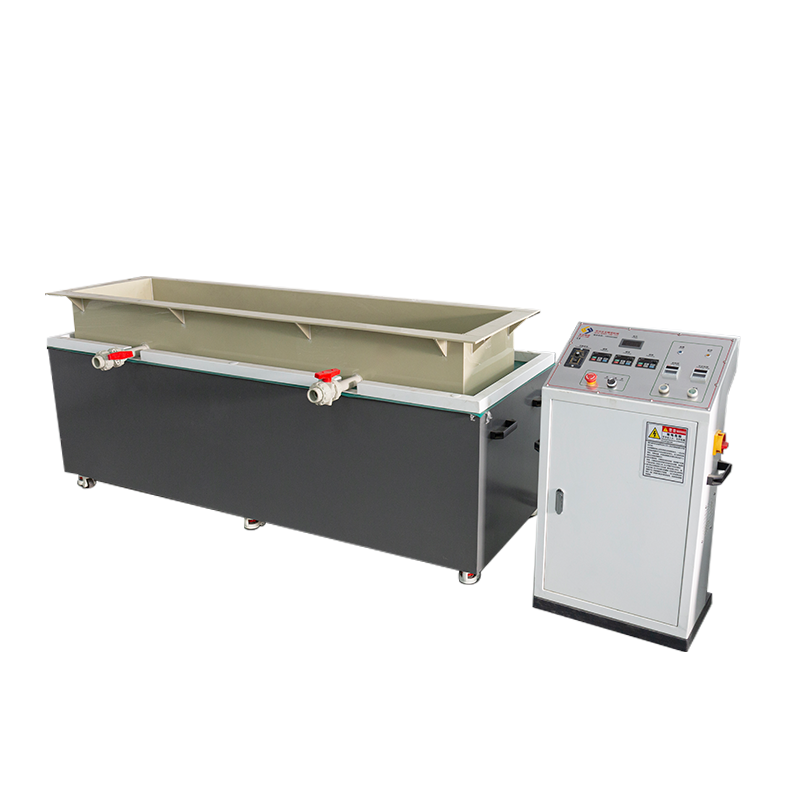

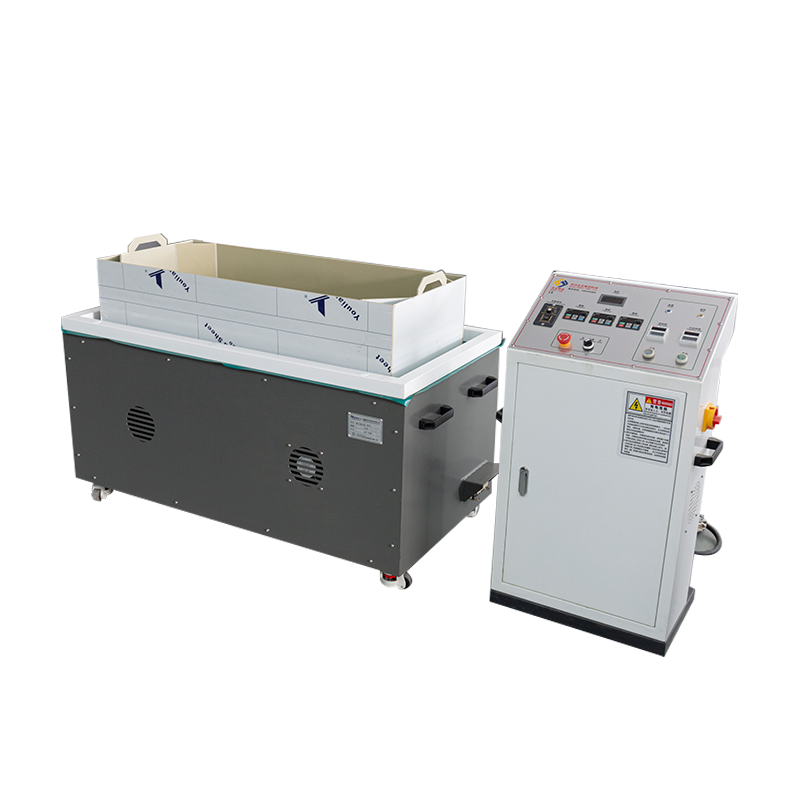

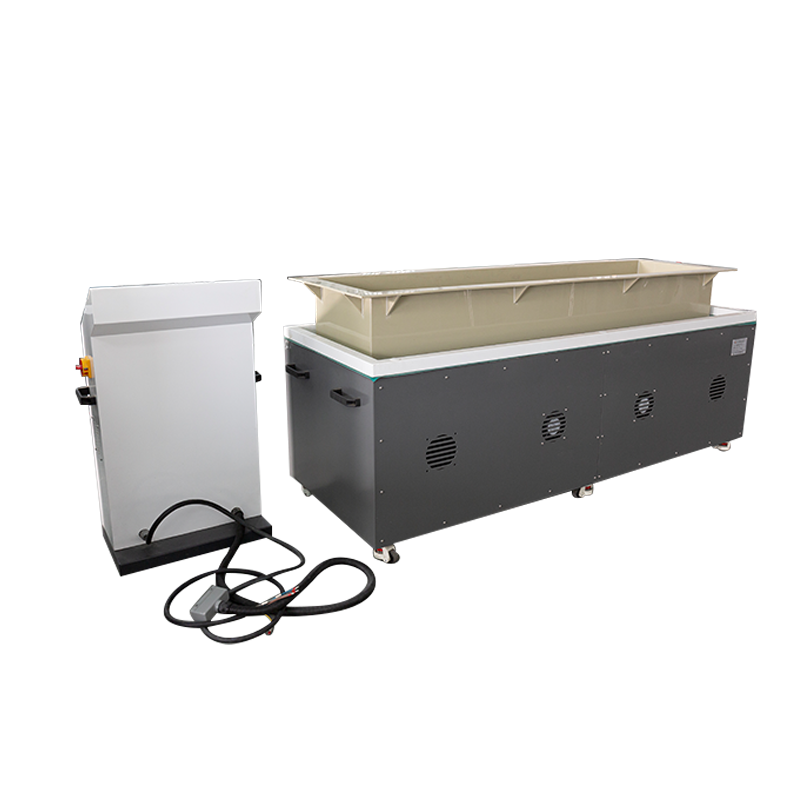

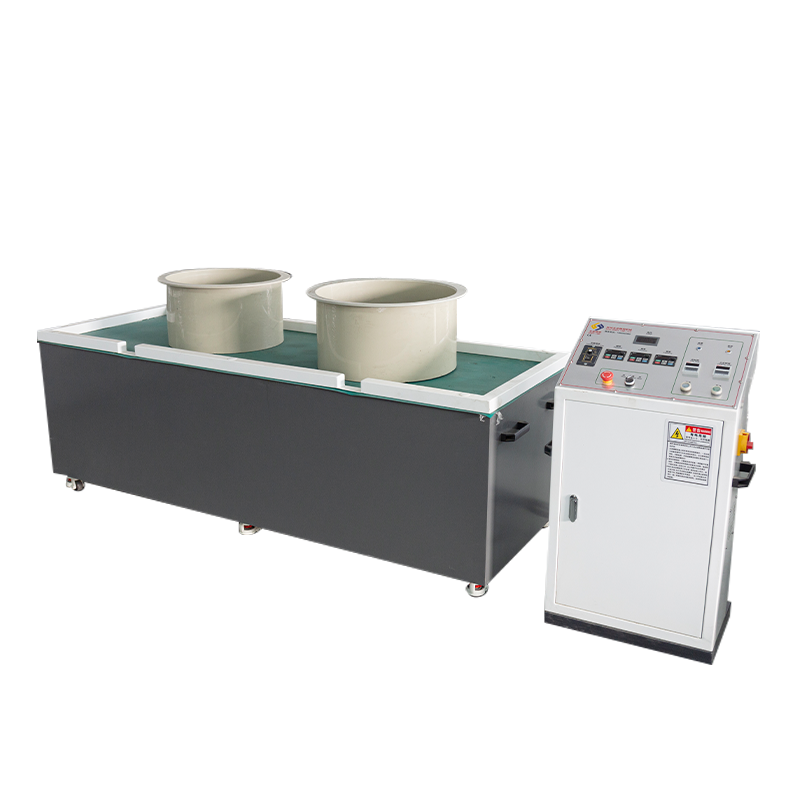

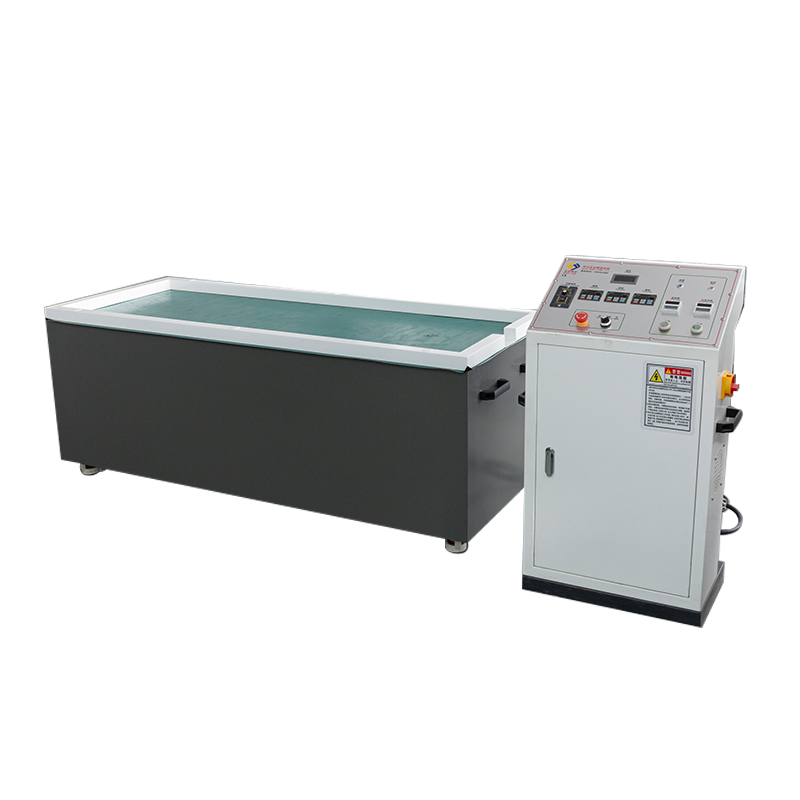

SY2200 Mega-formaat / 2-meter klasse magnetische ontbraampolijstmachine met dubbele aandrijving

Productiepositionering en capaciteit tot 2 meter klasse: De SY2200 is het vlaggenschipmodel met de grootste verwerkingsspanne in de horizontale heen en weer bewegende serie, speciaal ontworpen voor oppervlaktebehandeling van extra lange precisiecomponenten tot de klasse van 2 meter. Dit systeem is gericht op ultralange onderdelen zoals rollen voor textielmachines, stringers in de lucht- en ruimtevaart, nauwkeurige lineaire geleidingen en warmtewisselaarbuizen en beschikt over een enorm slijpplatform van 2100*620 mm. Het overwint de ruimtelijke beperkingen van traditionele apparatuur, waardoor ontbramen, afschuinen en afwerken in één doorgang mogelijk zijn zonder de noodzaak van gesegmenteerde verwerking, waardoor de rechtheid van het werkstuk en de consistentie van het oppervlak strikt behouden blijven.
Gesynchroniseerde architectuur met dubbele aandrijflijn: Om de belastinguitdagingen van de ultralange slijptank van 2000500250 mm aan te pakken, maakt de SY2200 gebruik van een ontwerp met dubbele aandrijflijn met hoge redundantie. Een aandrijfmatrix van 8 kW, bestaande uit twee industriële motoren van 4 kW, gekoppeld aan een robuust AC380V 32A-vermogen, genereert een onverzwakte magnetische flux met hoge dichtheid over de gehele overspanning van 2 meter. Deze gesynchroniseerde aandrijftechnologie zorgt ervoor dat zelfs onder een volledige belasting van 70 kg het magnetische pinmedium een ​​hoge kinetische snij-energie behoudt, waardoor discrepanties in de slijpresultaten tussen de uiteinden en het midden van de lange tank effectief worden voorkomen.
Samengesteld traject en vloeistofhomogeniteit: Het systeem voert een samengestelde bewegingslogica uit, waarbij "snelle magnetische rotatie, lineaire lineaire vertaling met volledige slag" wordt gecombineerd. Gesyneriseerd door dubbele motoren, drijft het magnetische veld roestvrijstalen pinnen aan in een heen en weer gaande scanbeweging binnen de tank van 2 meter. Deze dynamische vertaling elimineert volledig "stagnatiepunten" of "zebrastriping" -markeringen die vaak voorkomen op lange schachten in statische magnetische velden. Het dwingt het vloeibare medium om diep in buisvormige boringen en ingewikkelde profielgroeven door te dringen, waardoor een uniform polijsten zonder dode zones van binnenuit wordt bereikt en de oppervlakteruwheidswaarden (Ra) aanzienlijk worden verlaagd.
Robuuste structuur en processtabiliteit: Om de enorme chassisafmetingen en het enorme laadvermogen te ondersteunen, beschikt de SY2200 over een versterkte industriële basis, waardoor het netto machinegewicht op bijna 600 kg (ca. 590 kg) komt. Deze structuur met hoge stijfheid absorbeert effectief het traagheidskoppel dat wordt gegenereerd door translatie met lange slag, waardoor een dynamisch evenwicht over het breedbandbereik van 0-60 Hz wordt gegarandeerd. Uitgerust met een onafhankelijke precisieschakelkast, isoleert deze het elektrische systeem fysiek van de mechanische verwerkingszone, waardoor de interferentie-immuniteit en duurzaamheid van de apparatuur in complexe fabrieksomgevingen verder wordt verbeterd.
Industriële kant-en-klare bevoorrading: Als massaproductie-eenheid van het hoogste niveau voldoet de SY2200 aan de hoogste standaard van fabrieksbevoorrading: hij wordt standaard geleverd met 10 kg SUS304 roestvrijstalen magnetische pinnen en 100 kg gespecialiseerde slijpvloeistof om te voldoen aan de mediavereisten van de tank met groot volume. Geleverd met drie slijpcontainers van 2 meter, één scheidingszeef en één pennenscheider, biedt het een complete "kant-en-klare" oplossing, waarmee bedrijven snel zeer efficiënte productielijnen voor ultralange werkstukken kunnen opzetten.
